Software SYNC

SYNC é um software criado para desenvolver estudos elétricos de coordenação e seletividade da proteção e estudos de curto-circuito, com foco para entradas de energia com apresentação do projeto de proteção a concessionárias de energia elétrica. No entanto é possível também utilizá-lo para estudos de proteções diversas.

Ele permite, em sua versão mais completa, a simulação de curtos-circuitos em um sistema elétrico implementado pelo usuário, com a possibilidade de haver geradores em sincronismo (paralelismo) com o sistema. Possui ferramentas de análise gráfica para as principais funções de proteção solicitadas pelas concessionárias de energia elétrica, como por exemplo, gráficos de direcionalidade e coordenogramas. Contando com a possibilidade de coordenação entre diversos dispositivos de proteção, como por exemplo, elos fusíveis, disjuntores e religadores. Com curvas de proteção padronizadas, como as dos antigos disjuntores hidráulicos e microprocessados, e também com as padronizações atuais, como IEC, IEEE, ANSI, IAC, US e as famosas curvas Kyle (Recloser).

O SYNC possui a flexibilidade e automação necessária para otimização do tempo e maximização dos ganhos do profissional, com menus interativos que permitem a produção em poucos minutos de um estudo de proteção no padrão da concessionária de energia elétrica, gerando o memorial do projeto de proteção, coordenação e seletividade já pré-formatado, dentre outras ferramentas e relatórios importantes para um estudo aprofundado do sistema de proteção do sistema elétrico de potência.

Alimentando-o com a informação das impedâncias ou correntes de curto-circuito no ponto de entrega da concessionária, dados dos transformadores, geradores e condutores, ele calculará em até 50 (cinquenta) pontos (barras) as correntes de curto-circuito de contribuição da concessionária, de contribuição do cliente e também dos geradores.

Pode-se alimentar o software com até 20 transformadores de dois enrolamentos e 20 geradores, conectando-os em qualquer um dos 50 pontos (barras) possíveis.

Ao configurar os critérios de ajustes de proteção de cada concessionária de energia elétrica, pode-se através de menus interativos, selecionar qual a concessionária ao qual o estudo de proteção será apresentado.

As informações das impedâncias do circuito em análise (trechos entre barras) podem ser configuradas utilizando-se menus com a possibilidade de escolha de inúmeros condutores de baixa e média tensão.

Para a parametrização de relés e religadores o SYNC permite, além da seleção de diversas curvas de proteção normatizadas já citadas, poderá também configurar curvas de proteção personalizadas, funções de tempo definido, pontos e linhas personalizadas.

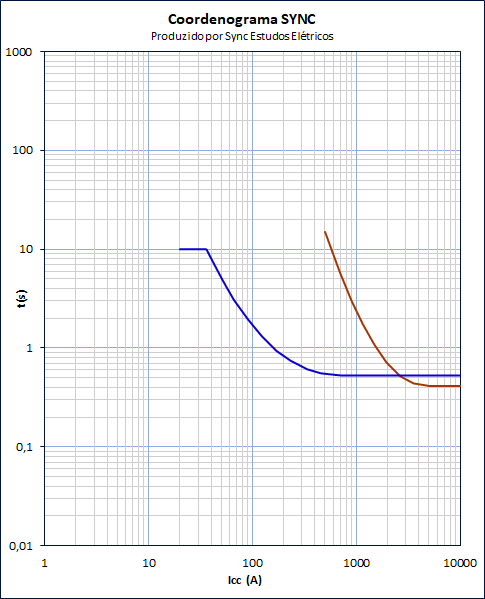

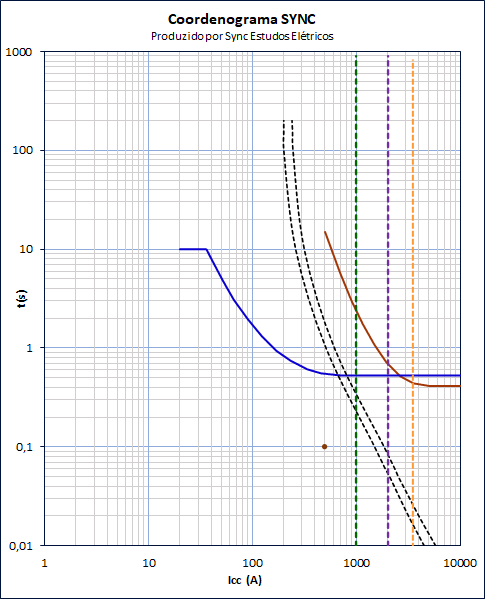

Os pontos ANSI e curvas de danos dos transformadores são calculados e plotados nos coordenogramas automaticamente a depender dos ajustes feitos pelo usuário e as normas das concessionárias.

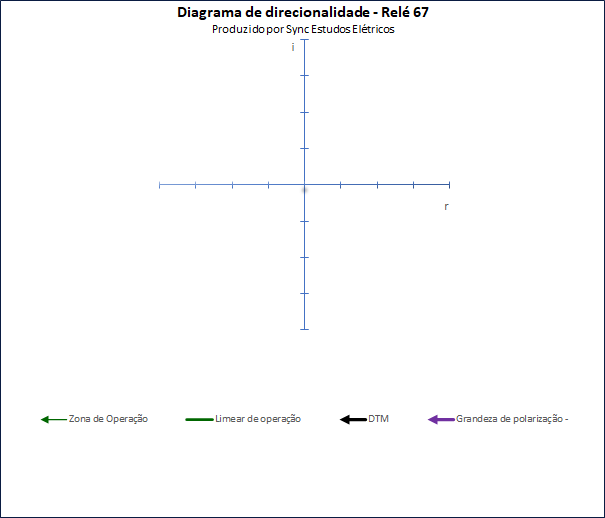

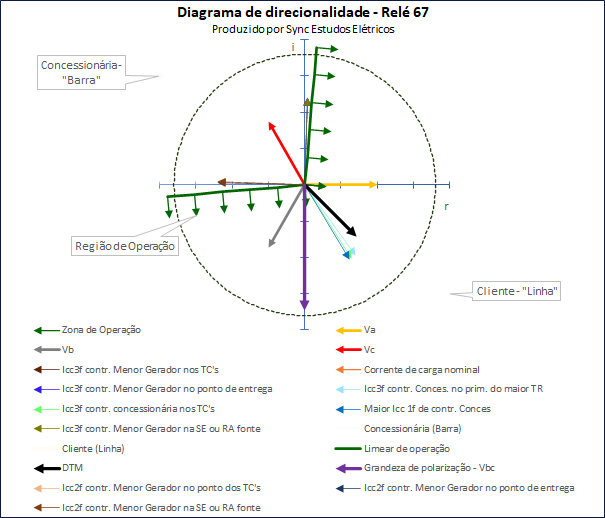

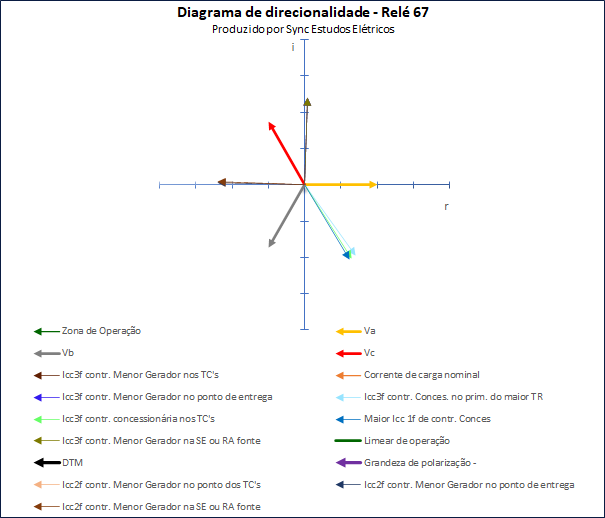

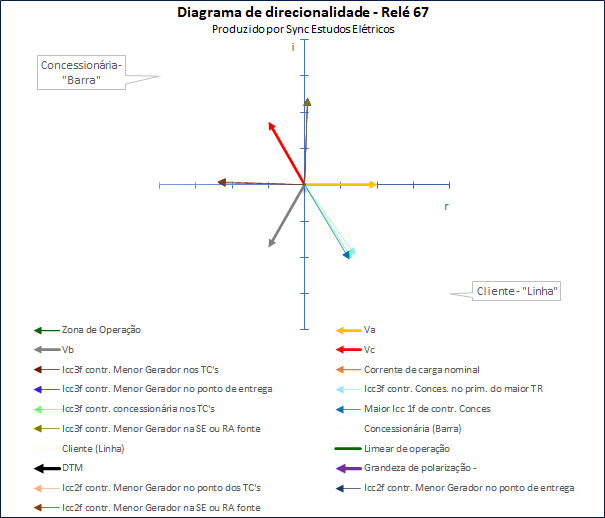

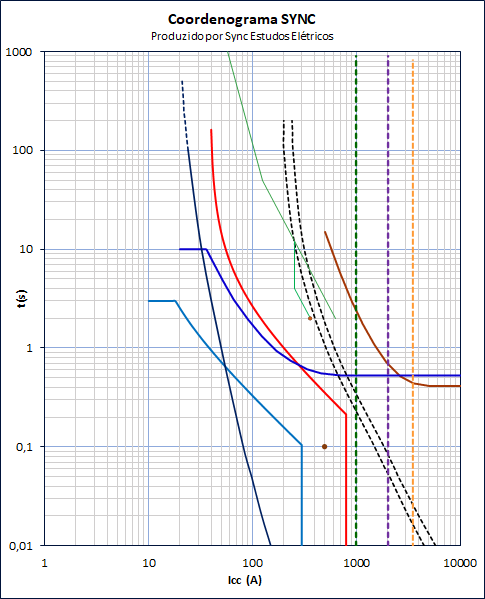

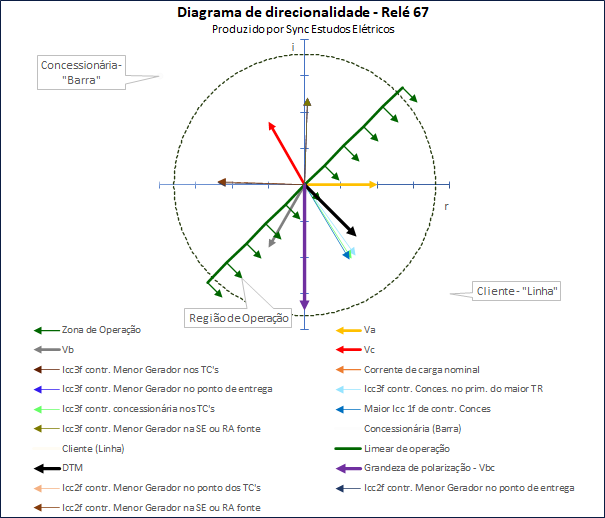

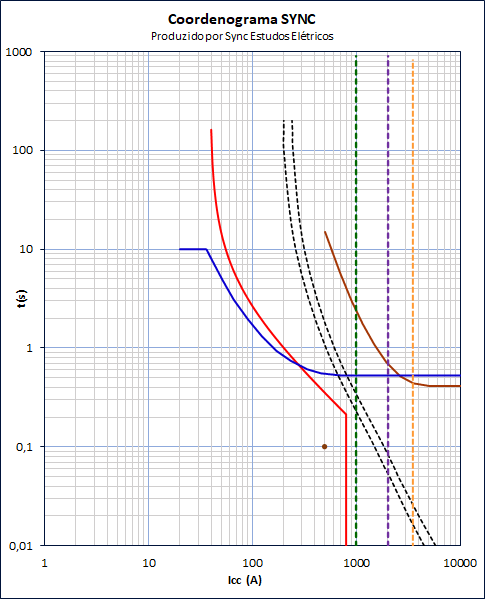

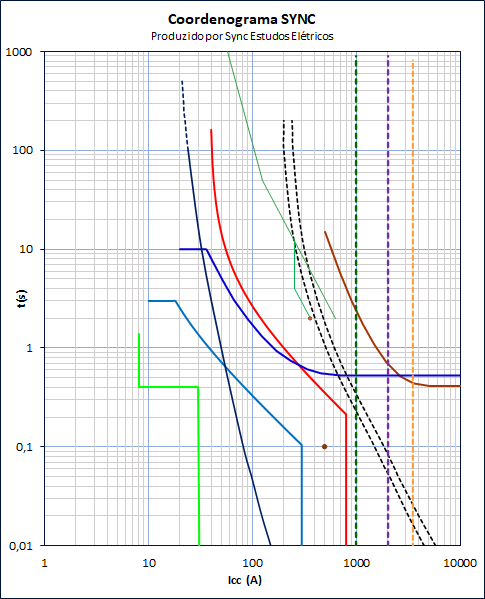

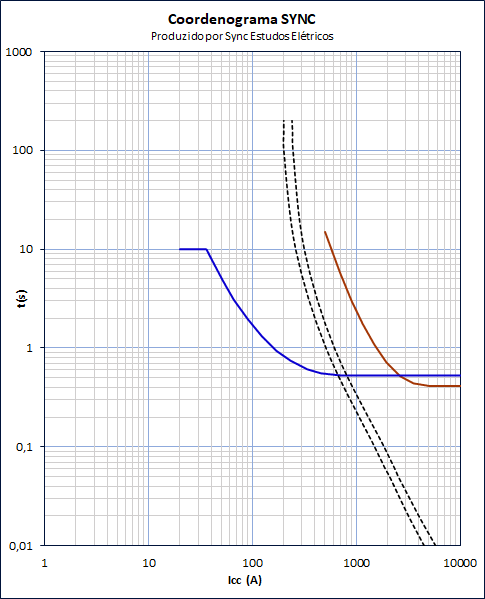

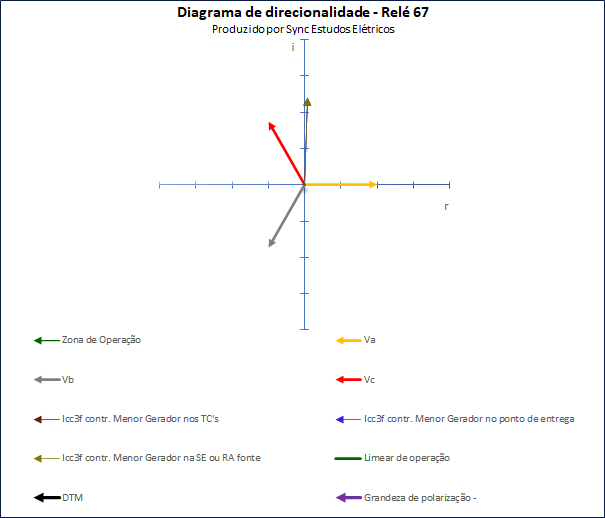

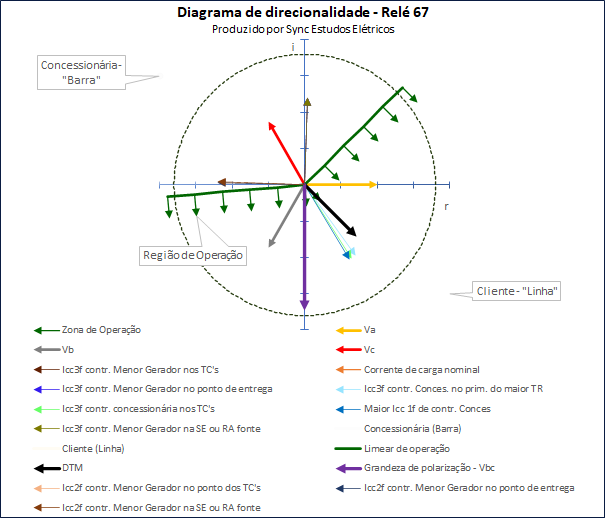

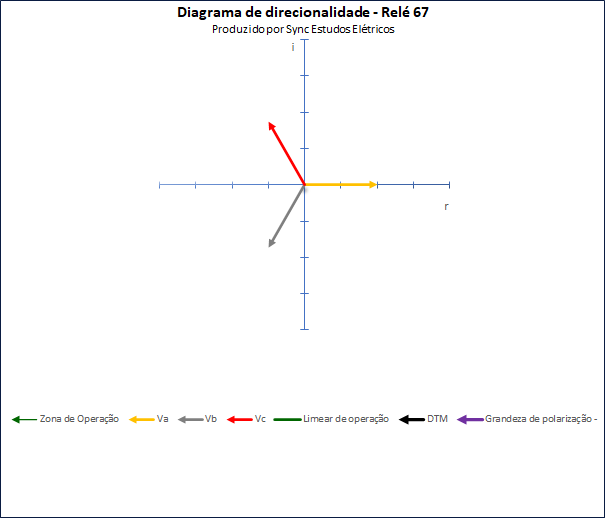

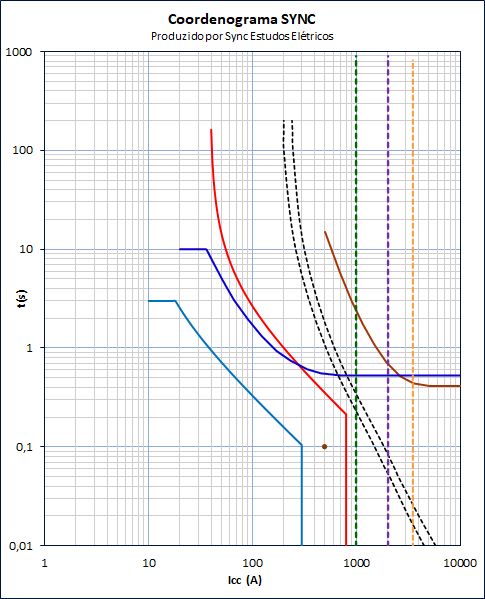

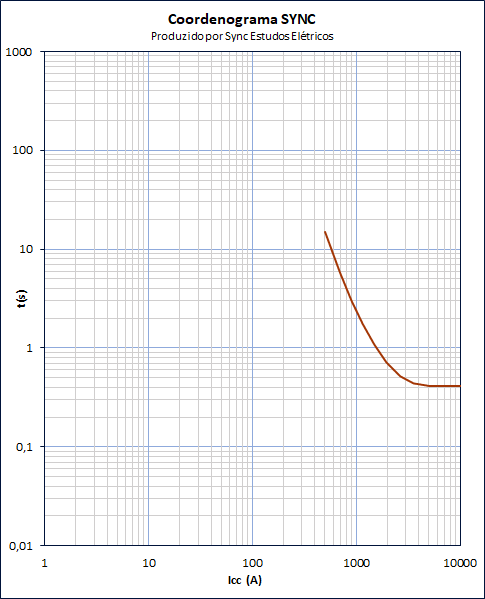

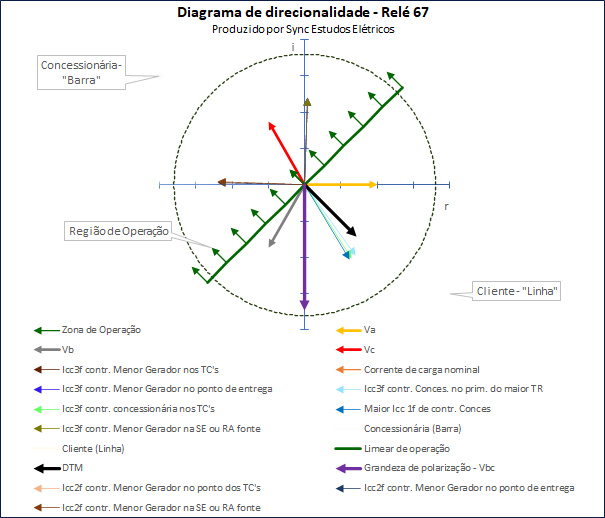

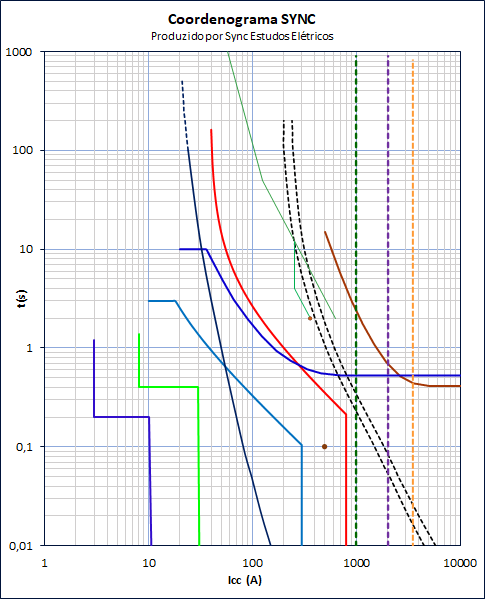

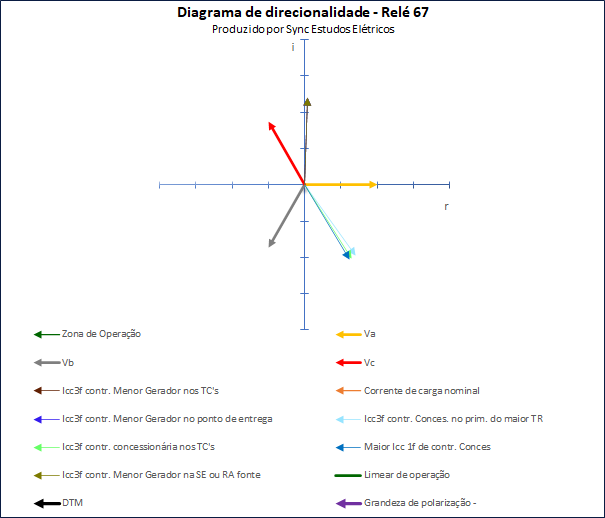

Os coordenogramas de corrente, coordenogramas de tensão e gráficos de direcionalidade das funções ANSI 67 e 67N, também são gerados automaticamente a depender das configurações do usuário.

O SYNC permite o ajuste das funções ANSI 50, 51, 50N, 51N, 51GS (SEF ou 51 NS), 59, 59N, 32, 25, 46, 47, 67 e 67N, sendo, além de calculadas quase que em sua totalidade de forma automática, são acrescentadas ao memorial de cálculo e ao resumo de ajustes do relé de proteção de forma automática.

Deixe de terceirizar seus estudos de proteção e ganhe dinheiro com seu conhecimento e com o auxílio do SYNC. Adquira uma das versões do software entrando em contato com a SYNC Estudos Elétricos.
